你管这破玩意儿叫操作系统源码(一)

本文为学习操作系统源码 (低并发编程)所作笔记，仅供学习参考，不做任何商业用途,若有侵权，请联系删除。

第一回 | 最开始的两行代码

你管这破玩意叫操作系统源码 | 第一回 最开始的两行代码 (qq.com)

当你按下开机键的那一刻，在主板上提前写死的固件程序 BIOS 会将硬盘中启动区的 512 字节的数据，原封不动复制到内存中的 0x7c00 这个位置，并跳转到那个位置进行执行。

• 启动区的定义
  • 0盘0道0扇区的512字节的最后两个字节是0x55和0xaa,便会被BIOS作为一个启动区

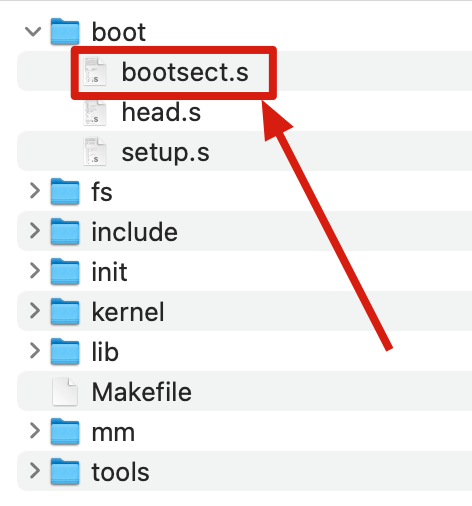

在Linux-0.11的最开始的代码中，启动区代码文件位于boot文件夹下。

通过编译，这个 bootsect.s 会被编译成二进制文件，存放在启动区的第一扇区。

bootsect.s

mov ax, 0x07c0	# x86架构在16位的实模式下可以访问2位的地址线，从而ds得到的短地址左移四位会变为0x7c00，与BIOS加载到内存的地址一致
mov ds, ax	# ds为16位段寄存器，内存寻址充当段基址的作用

第二回 | 自己给自己挪个地儿

你管这破玩意叫操作系统源码 | 第二回 自己给自己挪个地儿 (qq.com)

mov ax,0x07c0
mov ds,ax
mov ax,0x9000
mov es,ax
mov cx,#256
sub si,si
sub di,di
rep movw

经过这些指令后，以下几个寄存器分别被附上了指定的值

• ds = 0x07c0
• es = 0x9000
• cx = 256
• si = 0
• di = 0

为这里寄存器赋值都是为下一条指令服务

rep movw

rep 表示重复执行后面的指令

movw 表示复制一个字（16bits）

该指令就是不断重复地复制一个字。

• 重复次数：cx寄存器中的值，256次
• 从哪复制到哪：ds:si -> es:di
• 一次复制多少： 复制一个字，16bit

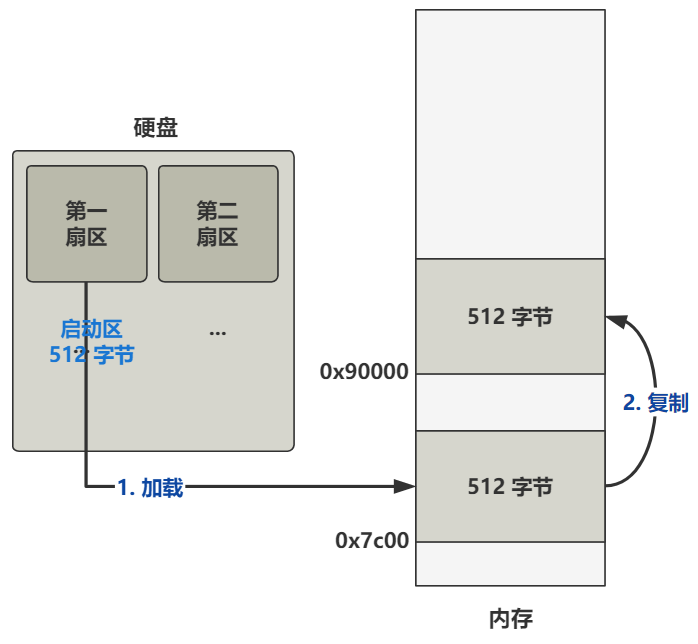

将内存地址 0x7c00 处开始往后的 512 字节的数据，原封不动复制到 0x90000 处。

现在，操作系统最开头的代码，已经被挪到了 0x90000 这个位置了。

再往后是一个跳转指令。

jmpi go,0x9000
go:
  mov ax,cs
  mov ds,ax

jmpi 是一个段间跳转指令，表示跳转到 0x9000:go 处执行。

段基址 : 偏移地址，段基址仍然要先左移四位，因此结论就是跳转到 0x90000 + go 这个内存地址处执行。

再说 go，go 就是一个标签，最终编译成机器码的时候会被翻译成一个值，这个值就是 go 这个标签在文件内的偏移地址。

这个偏移地址再加上 0x90000，就刚好是 go 标签后面那段代码 mov ax,cs 此时所在的内存地址了。

第三回 | 做好最最基础的准备工作

你管这破玩意叫操作系统源码 | 第三回 做好最最基础的准备工作 (qq.com)

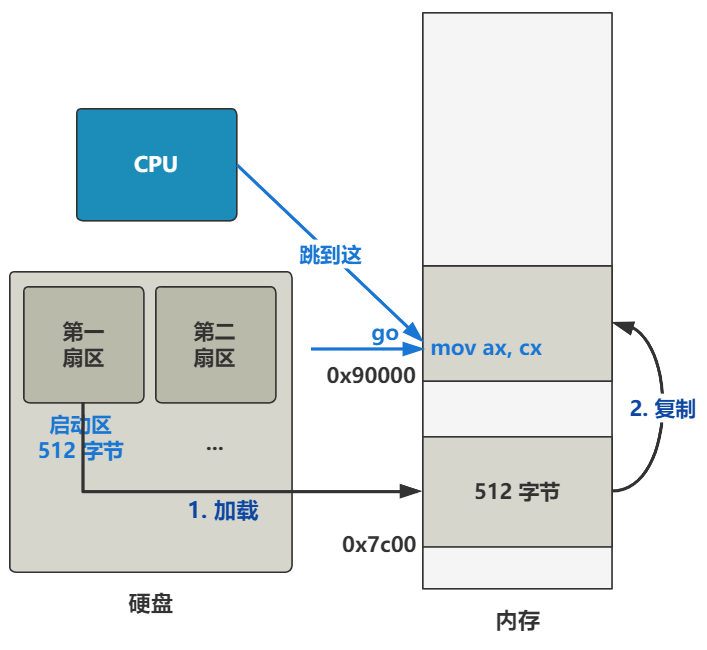

操作系统的代码最开头的 512 字节的数据，从硬盘的启动区先是被移动到了内存 0x7c00 处，然后又立刻被移动到 0x90000 处，并且跳转到此处往后再稍稍偏移 go 这个标签所代表的偏移地址处。

go标签代码

go: mov ax,cs  ; cs表示代码段寄存器，cs=0x9000
    mov ds,ax  ; ds数据段寄存器，ds=0x9000
    mov es,ax  ; es=0x9000
    mov ss,ax  ; ss为栈段寄存器，ss=0x9000
    mov sp,#0xFF00  ;sp队长指针，栈顶地址从0x9FF00

至此，操作系统的一些最最最最基础的准备工作就做好了。

1. 将代码从硬盘移到0x90000处；
2. 数据段寄存器ds和代码段寄存器cs被设置为0x90000；
3. 栈顶地址被设置为0x9F0000,具体表现为栈段寄存器 ss 为 0x9000，栈基址寄存器 sp 为 0xFF00。栈顶地址远远大于此时代码所在的位置0x90000，栈向下发展比较安全。

扩展

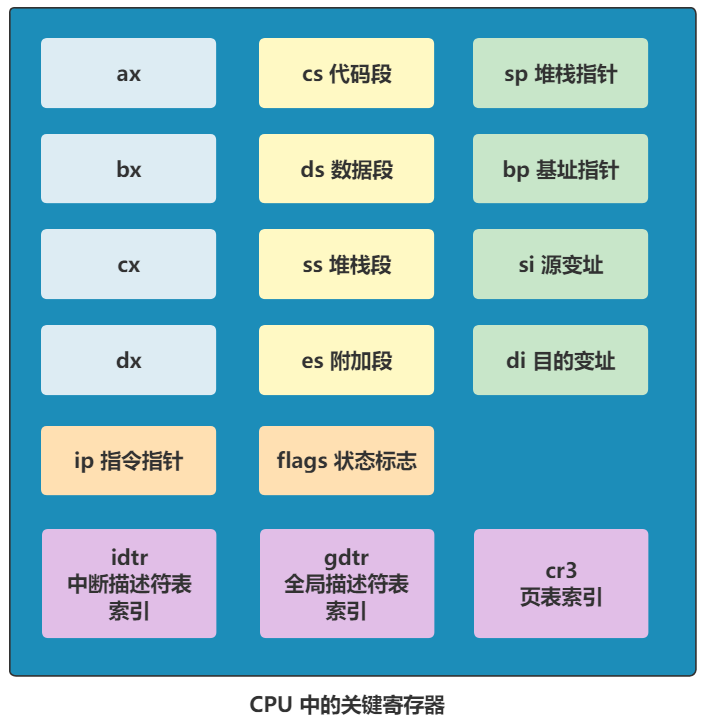

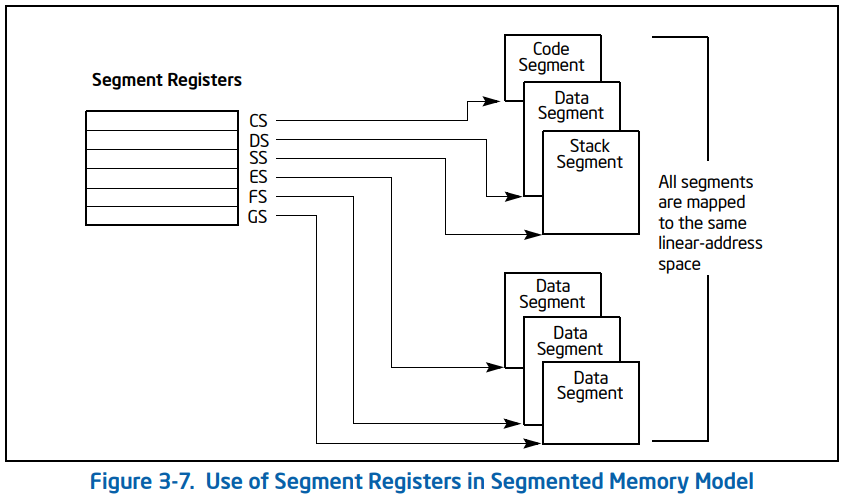

所以本回的代码，正如标题所说，就是做好最最基础的准备工作。但要从更伟大的战略意义上讲，它其实是按照 Intel 手册上要求的，老老实实把这三类段寄存器的值设置好，达到了初步规划内存的目的。

第四回 | 把自己在硬盘里的其他部分也放到内存来

第四回 | 把自己在硬盘里的其他部分也放到内存来 (qq.com)

上一回简单说，就是设置了如何访问数据的数据段，如何访问代码的代码段，以及如何访问栈的栈顶指针，也即初步做了一次内存规划，从 CPU 的角度看，访问内存，就这么三块地方而已。

接着往下看：

load_setup:
    mov dx,#0x0000      ; drive 0, head 0
    mov cx,#0x0002      ; sector 2, track 0
    mov bx,#0x0200      ; address = 512, in 0x9000
    mov ax,#0x0200+4    ; service 2, nr of sectors
    int 0x13            ; read it
    jnc ok_load_setup       ; ok - continue
    mov dx,#0x0000
    mov ax,#0x0000      ; reset the diskette
    int 0x13
    jmp load_setup

ok_load_setup:
    ...

• int指令，是汇编指令，不是高级语言的整型变量，int 0x13,表示发起0x13号中断，这条指令上面给dx, cx, bx, ax赋值都是作为这个终端程序的参数。
• 0x13 号中断的处理程序是 BIOS 提前给我们写好的，是读取磁盘的相关功能的函数。

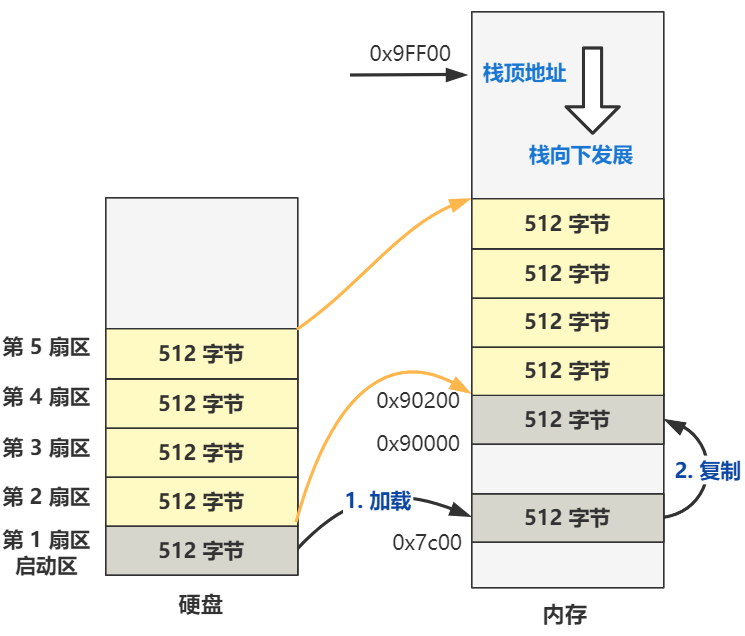

本段代码的作用就是就是将硬盘的第 2 个扇区开始，把数据加载到内存 0x90200 处，共加载 4 个扇区。

如果复制成功，则跳转到ok_load_setup标签。

ok_load_setup:
    ...
    mov ax,#0x1000
    mov es,ax       ; segment of 0x10000
    call read_it
    ...
    jmpi 0,0x9020

这段代码省略了很多非主逻辑的代码，比如在屏幕上输出 Loading system ... 这个字符串以防止用户等烦了。

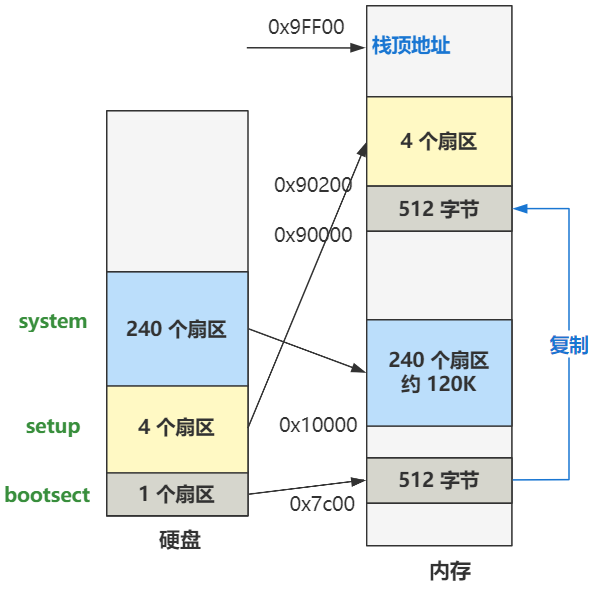

剩下的主要代码就都写在这里了，就这么几行，其作用是把从硬盘第 6 个扇区开始往后的 240 个扇区，加载到内存 0x10000 处，和之前的从硬盘捣腾到内存是一个道理。

至此，整个操作系统的全部代码，就已经全部从硬盘中，被搬迁到内存来了。

然后又通过一个熟悉的段间跳转指令 jmpi 0,0x9020，跳转到 0x90200 处，就是硬盘第二个扇区开始处的内容。

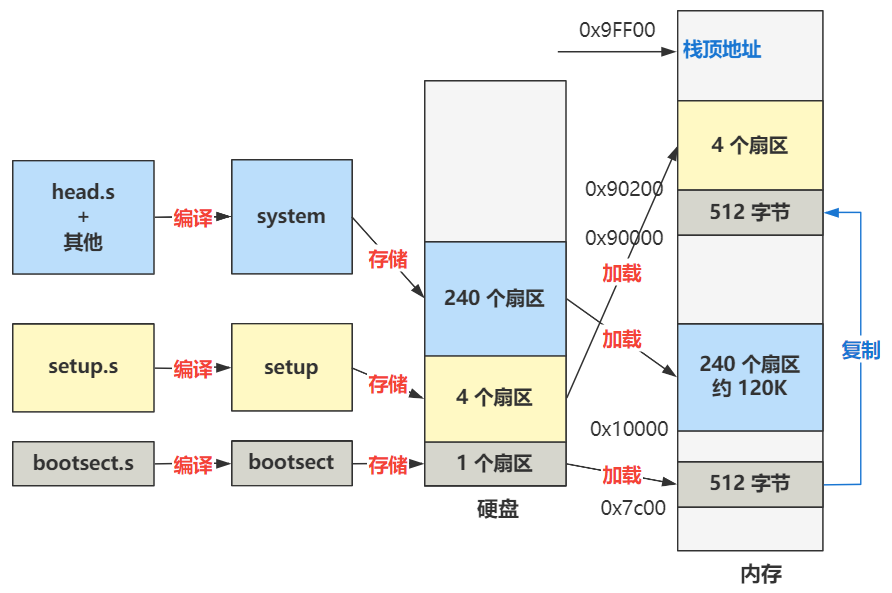

整个操作系统的编译过程

通过 Makefile 和 build.c 配合完成：

1. 把 bootsect.s 编译成 bootsect 放在硬盘的 1 扇区。

2. 把 setup.s 编译成 setup 放在硬盘的 2~5 扇区。

3. 把剩下的全部代码（head.s 作为开头）编译成 system 放在硬盘的随后 240 个扇区。

所以，我们即将跳转到的内存中的 0x90200 处的代码，就是从硬盘第二个扇区开始处加载到内存的。第二个扇区的最开始处，那也就是 setup.s 文件的第一行代码。

在操作系统刚刚开始建立的时候，那是完全自己安排前前后后的关系，一个字节都不能偏，就是这么强耦合，需要小心翼翼，需要大脑时刻保持清醒，规划好自己写的代码被编译并存储在硬盘的哪个位置，而随后又会被加载到内存的哪个位置，不能错乱。

第五回 | 进入保护模式前的最后一次折腾内存

第五回 | 进入保护模式前的最后一次折腾内存 (qq.com)

操作系统已经完成了各种从硬盘到内存的加载，以及内存到内存的复制。

至此，整个bootsect.s的使命就完成了，之后便跳转到了0x90200这个位置开始执行，这个位置的代码就是setup.s的开头，

start:
    mov ax,#0x9000  ; this is done in bootsect already, but...
    mov ds,ax
    mov ah,#0x03    ; read cursor pos
    xor bh,bh
    int 0x10        ; save it in known place, con_init fetches
    mov [0],dx      ; it from 0x90000.

int 0x10

• 触发BIOS提供的显示服务中断处理程序；
• ah寄存器，表示显示服务里具体的读取光标位置功能。

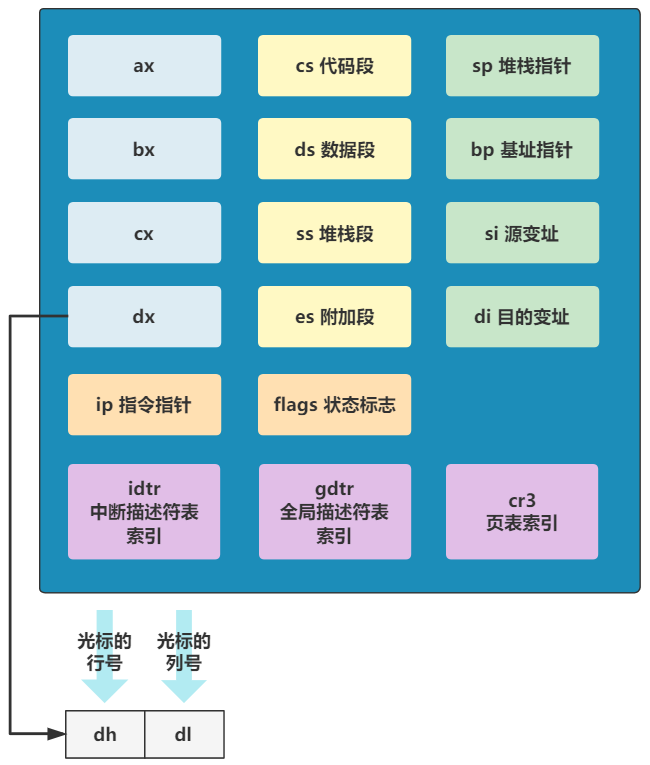

int 0x10中断程序执行完毕并返回时，dx寄存器里的之表示光标的位置，具体来说高八位dh存储了行号，低八位存储了列号。

说明：计算机在加电自检后会自动初始化到文字模式，在这种模式下，整个屏幕可以显示25行，每行80个字符，也就是80列。

mov [0], dx就是把这个光标位置存储在[0]这个内存地址处（段基址ds=0x90000）。这里存放着光标的位置，以便之后在初始化控制台的时候用到。

这个指令和平时调用方法没什么区别，只不过这里的寄存器的用法相当于入参和返回值，这里的0x10中断号相当于方法名。

这里又应了之前说的一句话，操作系统内核的最开始处处也都是BIOS的调包侠。

比如获取内存信息。
; Get memory size (extended mem, kB)
    mov ah,#0x88
    int 0x15
    mov [2],ax
获取显卡显示模式。
; Get video-card data:
    mov ah,#0x0f
    int 0x10
    mov [4],bx      ; bh = display page
    mov [6],ax      ; al = video mode, ah = window width
检查显示方式并取参数
; check for EGA/VGA and some config parameters
    mov ah,#0x12
    mov bl,#0x10
    int 0x10
    mov [8],ax
    mov [10],bx
    mov [12],cx
获取第一块硬盘的信息。
; Get hd0 data
    mov ax,#0x0000
    mov ds,ax
    lds si,[4*0x41]
    mov ax,#INITSEG
    mov es,ax
    mov di,#0x0080
    mov cx,#0x10
    rep
    movsb
获取第二块硬盘的信息。
; Get hd1 data
    mov ax,#0x0000
    mov ds,ax
    lds si,[4*0x46]
    mov ax,#INITSEG
    mov es,ax
    mov di,#0x0090
    mov cx,#0x10
    rep
    movsb

最终存储在内存中的信息是什么，在什么位置，

内存地址	长度(字节)	名称
0x90000	2	光标位置
0x90002	2	扩展内存数
0x90004	2	显示页面
0x90006	1	显示模式
0x90007	1	字符列数
0x90008	2	未知
0x9000A	1	显示内存
0x9000B	1	显示状态
0x9000C	2	显卡特性参数
0x9000E	1	屏幕行数
0x9000F	1	屏幕列数
0x90080	16	硬盘1参数表
0x90090	16	硬盘2参数表
0x901FC	2	根设备号

由于之后很快就会用 c 语言进行编程，虽然汇编和 c 语言也可以用变量的形式进行传递数据，但这需要编译器在链接时做一些额外的工作，所以这么多数据更方便的还是双方共同约定一个内存地址，我往这里存，你从这里取，就完事了。这恐怕是最最原始和直观的变量传递的方式了。

继续往下看，

cli         ; no interrupts allowed ;

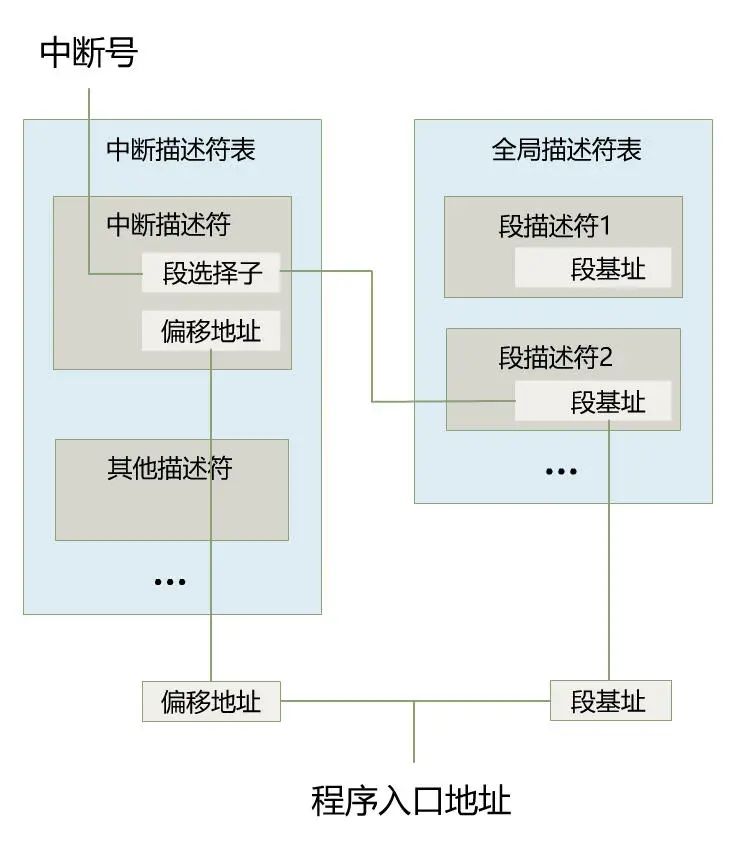

因为后面我们要把原本是 BIOS 写好的中断向量表给覆盖掉，也就是给破坏掉了，写上我们自己的中断向量表，所以这个时候是不允许中断进来的。

; first we move the system to it's rightful place
    mov ax,#0x0000
    cld         ; 'direction'=0, movs moves forward
do_move:
    mov es,ax       ; destination segment
    add ax,#0x1000
    cmp ax,#0x9000
    jz  end_move
    mov ds,ax       ; source segment
    sub di,di
    sub si,si
    mov cx,#0x8000 repeat times
    rep movsw
    jmp do_move
; then we load the segment descriptors
end_move:
    ...

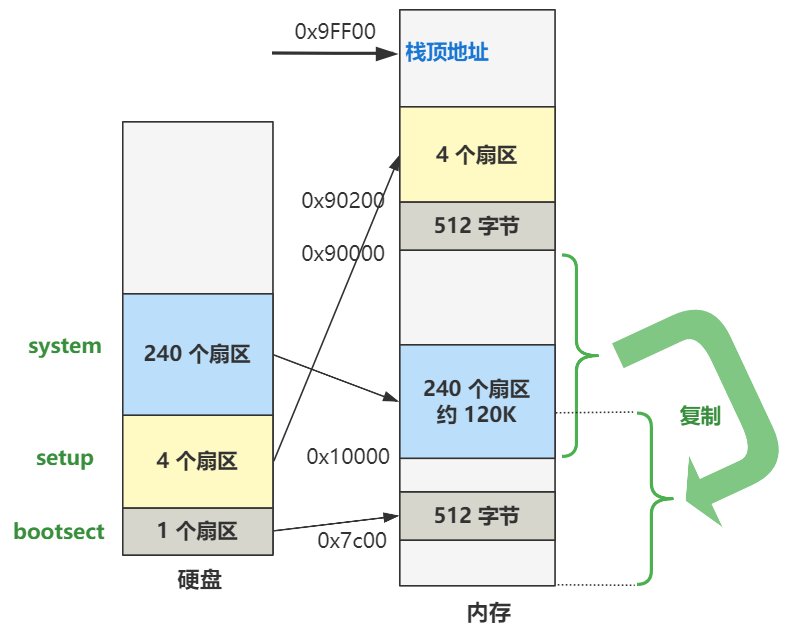

rep movsw同前面的原理一样，也是做了个内存复制操作，最终的结果是，把内存地址 0x10000 处开始往后一直到 0x90000 的内容，统统复制到内存的最开始的 0 位置，大概就是这么个效果。

栈顶地址仍然是 0x9FF00 没有改变。

0x90000 开始往上的位置，原来是 bootsect 和 setup 程序的代码，现 bootsect 的一部分代码在已经被操作系统为了记录内存、硬盘、显卡等一些临时存放的数据给覆盖了一部分。

内存最开始的 0 到 0x80000 这 512K 被 system 模块给占用了，之前讲过，这个 system 模块就是除了 bootsect 和 setup 之外的全部程序链接在一起的结果，可以理解为操作系统的全部。

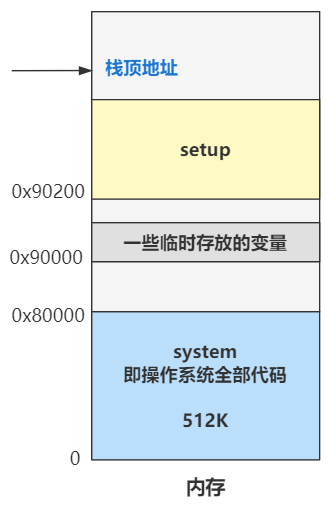

那么现在的内存布局就是这个样子。

接下来，就要进行有点技术含量的工作了，那就是模式的转换，需要从现在的 16 位的实模式转变为之后 32 位的保护模式，这是一项大工程！
