你管这破玩意儿叫操作系统源码(二)

本文为学习操作系统源码 (低并发编程)所作笔记，仅供学习参考，不做任何商业用途,若有侵权，请联系删除。

第六回 | 先解决段寄存器的历史包袱问题

第六回 | 先解决段寄存器的历史包袱问题 (qq.com)

当前的内存布局如下，

0地址开始处存放着操作系统的全部代码吗，也就是 system 模块，0x90000位置处往后的几十个字节存放着一些设备的信息，方便以后使用。

内存地址	长度(字节)	名称
0x90000	2	光标位置
0x90002	2	扩展内存数
0x90004	2	显示页面
0x90006	1	显示模式
0x90007	1	字符列数
0x90008	2	未知
0x9000A	1	显示内存
0x9000B	1	显示状态
0x9000C	2	显卡特性参数
0x9000E	1	屏幕行数
0x9000F	1	屏幕列数
0x90080	16	硬盘1参数表
0x90090	16	硬盘2参数表
0x901FC	2	根设备号

接下来就要进行真正的第一项大工程了，那就是模式的转换，需要从现在的16位的实模式转变为之后的32位的保护模式。

这是 x86 的历史包袱问题，现在的 CPU 几乎都是支持 32 位模式甚至 64 位模式了，很少有还仅仅停留在 16 位的实模式下的 CPU。所以我们要为了这个历史包袱，写一段模式转换的代码，如果 Intel CPU 被重新设计而不用考虑兼容性，那么今天的代码将会减少很多甚至不复存在。

并不直接介绍实模式和保护模式的区别，而是跟着代码慢慢品味。

setup.s

lidt  idt_48      ; load idt with 0,0
lgdt  gdt_48      ; load gdt with whatever appropriate

idt_48:
    .word   0     ; idt limit=0
    .word   0,0   ; idt base=0L

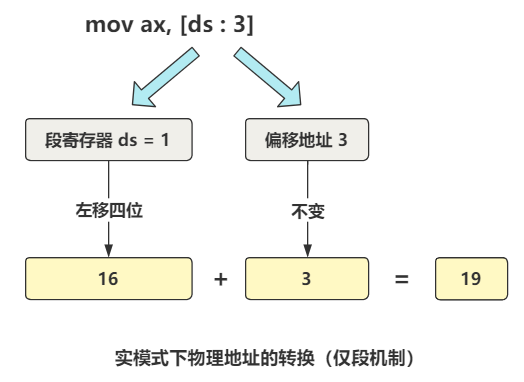

CPU计算物理地址的方式，段基址左移四位，再加上偏移地址。

当 CPU 切换到保护模式后，同样的代码，内存地址的计算方式不一样。

刚刚那个 ds 寄存器里存储的值，在实模式下叫做段基址，在保护模式下叫段选择子。段选择子里存储着段描述符的索引。

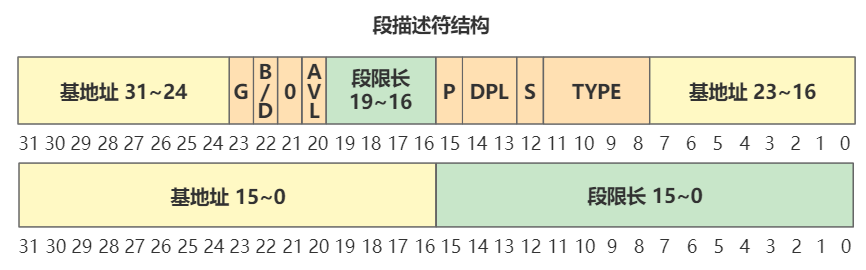

通过段描述符索引，可以从全局描述符表 gdt 中找到一个段描述符，段描述符里存储着段基址。

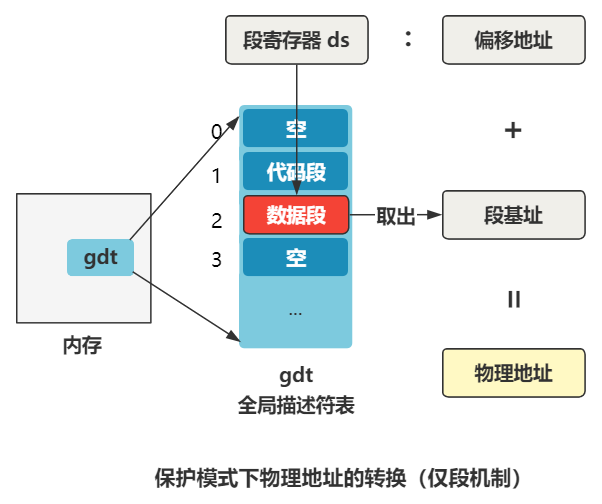

段基址取出来，再和偏移地址相加，就得到了物理地址，整个过程如下。

段寄存器（比如 ds、ss、cs）里存储的是段选择子，段选择子去全局描述符表中寻找段描述符，从中取出段基址。

全局描述符表（gdt）长什么样？它在哪？怎么让 CPU 知道它在哪？

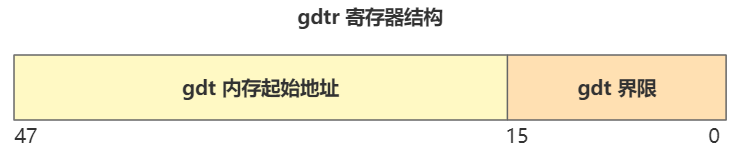

操作系统把这个位置信息存储在一个叫 gdtr 的寄存器中。

怎么存呢？就是刚刚那条指令。

lgdt    gdt_48

其中 lgdt 就表示把后面的值（gdt_48）放在 gdtr 寄存器中，gdt_48 标签，我们看看它长什么样。

gdt_48:
    .word   0x800       ; gdt limit=2048, 256 GDT entries
    .word   512+gdt,0x9 ; gdt base = 0X9xxxx

可以看到这个标签位置处表示一个 48 位的数据，其中高 32 位存储着的正是全局描述符表 gdt 的内存地址

0x90200 + gdt

gdt 是个标签，表示在本文件内的偏移量，而本文件是 setup.s，编译后是放在 0x90200 这个内存地址的，还记得吧？所以要加上 0x90200 这个值。

那 gdt 这个标签处，就是全局描述符表在内存中的真正数据了。

gdt:
    .word   0,0,0,0     ; dummy

    .word   0x07FF      ; 8Mb - limit=2047 (2048*4096=8Mb)
    .word   0x0000      ; base address=0
    .word   0x9A00      ; code read/exec
    .word   0x00C0      ; granularity=4096, 386

    .word   0x07FF      ; 8Mb - limit=2047 (2048*4096=8Mb)
    .word   0x0000      ; base address=0
    .word   0x9200      ; data read/write
    .word   0x00C0      ; granularity=4096, 386

可以看出目前全局描述符表有三个段描述符，第一个为空，第二个是代码段描述符（type=code），第三个是数据段描述符（type=data）.

第二个和第三个段描述符的段基址都是 0，也就是之后在逻辑地址转换物理地址的时候，通过段选择子查找到无论是代码段还是数据段，取出的段基址都是 0，那么物理地址将直接等于程序员给出的逻辑地址（准确说是逻辑地址中的偏移地址）。

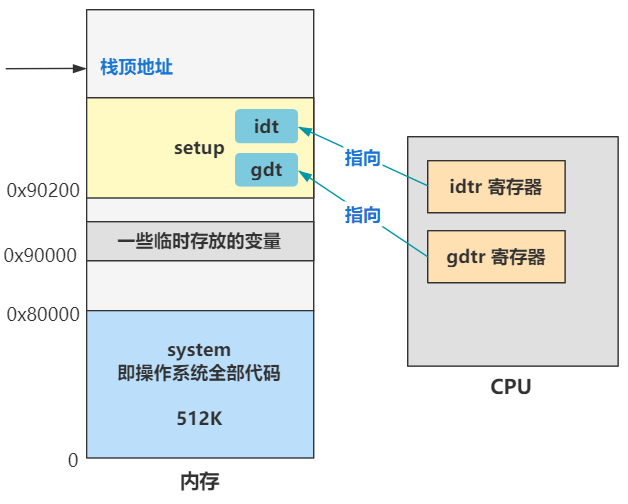

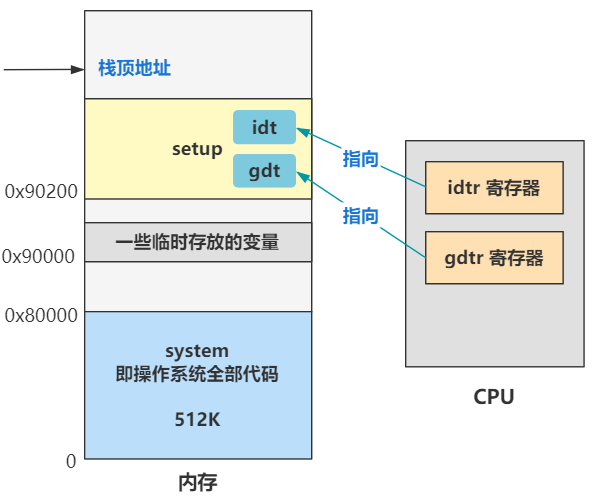

接下来我们看看目前的内存布局，还是别管比例。

这里我把 idtr 寄存器也画出来了，这个是中断描述符表，其原理和全局描述符表一样。全局描述符表是让段选择子去里面寻找段描述符用的，而中断描述符表是用来在发生中断时，CPU 拿着中断号去中断描述符表中寻找中断处理程序的地址，找到后就跳到相应的中断程序中去执行，具体我们后面遇到了再说。

好了，今天我们就讲，操作系统设置了个全局描述符表 gdt，为后面切换到保护模式后，能去那里寻找到段描述符，然后拼凑成最终的物理地址，就这个作用。当然，还有很多段描述符，作用不仅仅是转换成最终的物理地址，不过这是后话了。

第七回 | 六行代码就进入了保护模式

第七回 | 六行代码就进入了保护模式 (qq.com)

操作系统设置了个全局描述符表 gdt。

为后面切换到保护模式后，能去那里寻找到段描述符，然后拼凑成最终的物理地址。

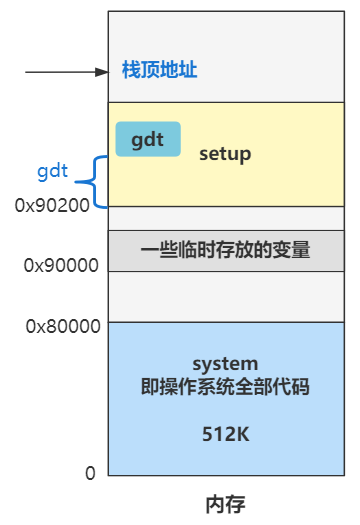

而此时，我们的内存布局变成了这个样子。

setup.s

mov al,#0xD1        ; command write
out #0x64,al
mov al,#0xDF        ; A20 on
out #0x60,al

简单理解，这一步就是为了突破地址信号线 20 位的宽度，变成 32 位可用。这是由于 8086 CPU 只有 20 位的地址线，所以如果程序给出 21 位的内存地址数据，那多出的一位就被忽略了，比如如果经过计算得出一个内存地址为

1 0000 00000000 00000000

那实际上内存地址相当于 0，因为高位的那个 1 被忽略了，地方不够。

当 CPU 到了 32 位时代之后，由于要考虑兼容性，还必须保持一个只能用 20 位地址线的模式，所以如果你不手动开启的话，即使地址线已经有 32 位了，仍然会限制只能使用其中的 20 位。

好了，接下来的一步，就是真正切换模式的一步了，从代码上看就两行。

mov ax,#0x0001  ; protected mode (PE) bit
lmsw ax      ; This is it;
jmpi 0,8     ; jmp offset 0 of segment 8 (cs)

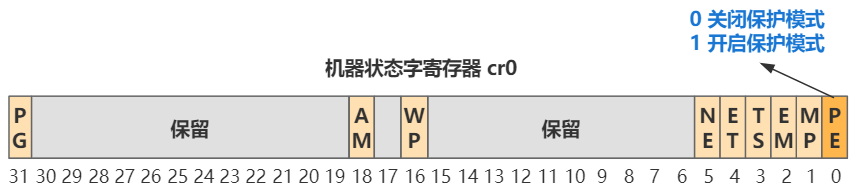

前两行，将 cr0 这个寄存器的位 0 置 1，模式就从实模式切换到保护模式了。

所以真正的模式切换十分简单，重要的是之前做的准备工作。

再往后，又是一个段间跳转指令 jmpi，后面的 8 表示 cs（代码段寄存器）的值，0 表示偏移地址。请注意，此时已经是保护模式了，之前也说过，保护模式下内存寻址方式变了，段寄存器里的值被当做段选择子。

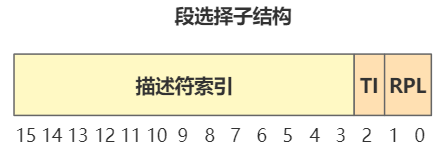

回顾下段选择子的模样。

对照上面段选择子的结构，可以知道描述符索引值是 1，也就是要去全局描述符表（gdt）中找第一项段描述符。

gdt:
    .word   0,0,0,0     ; dummy

    .word   0x07FF      ; 8Mb - limit=2047 (2048*4096=8Mb)
    .word   0x0000      ; base address=0
    .word   0x9A00      ; code read/exec
    .word   0x00C0      ; granularity=4096, 386

    .word   0x07FF      ; 8Mb - limit=2047 (2048*4096=8Mb)
    .word   0x0000      ; base address=0
    .word   0x9200      ; data read/write
    .word   0x00C0      ; granularity=4096, 386

我们说了，第 0 项是空值，第一项被表示为代码段描述符，是个可读可执行的段，第二项为数据段描述符，是个可读可写段，不过他们的段基址都是 0。

所以，这里取的就是这个代码段描述符，段基址是 0，偏移也是 0，那加一块就还是 0 咯，所以最终这个跳转指令，就是跳转到内存地址的 0 地址处，开始执行。

零地址处是什么呢？还是回顾之前的内存布局图。

就是操作系统全部代码的 system 这个大模块，system 模块怎么生成的呢？由 Makefile 文件可知，是由 head.s 和 main.c 以及其余各模块的操作系统代码合并来的，可以理解为操作系统的全部核心代码编译后的结果。

tools/system: boot/head.o init/main.o \
    $(ARCHIVES) $(DRIVERS) $(MATH) $(LIBS)
    $(LD) $(LDFLAGS) boot/head.o init/main.o \
    $(ARCHIVES) \
    $(DRIVERS) \
    $(MATH) \
    $(LIBS) \
    -o tools/system > System.map

第八回 | 烦死了又要重新设置一边idt和gdt

第八回 | 烦死了又要重新设置一遍 idt 和 gdt (qq.com)

上回书咱们说到，CPU进入了32位保护模式。

首先配置了全局描述符表gdt和中断描述符表idt

lidt  idt_48
lgdt  gdt_48

然后打开了A20地址线

mov al,#0xD1        ; command write
out #0x64,al
mov al,#0xDF        ; A20 on
out #0x60,al

然后更改cr0寄存器开启保护模式

mov ax,#0x0001
lmsw ax

最后，一个干脆利落的跳转指令，跳到了内存地址 0 处开始执行代码。

jmpi 0,8

0 位置处存储着操作系统全部核心代码，是由 head.s 和 main.c 以及后面的无数源代码文件编译并链接在一起而成的 system 模块。

那接下来，我们就品品，正式进入 c 语言写的 main.c 之前的 head.s 究竟写了点啥？

head.s 文件很短，我们一点点品。

_pg_dir:
_startup_32:
    mov eax,0x10
    mov ds,ax
    mov es,ax
    mov fs,ax
    mov gs,ax
    lss esp,_stack_start

**_pg_dit，表示页目录**，之后在设置分页机制时，页目录会存放在这里，也会覆盖这里的代码。

再往下连续五个 mov 操作，分别给 ds、es、fs、gs 这几个段寄存器赋值为 0x10，根据段描述符结构解析，表示这几个段寄存器的值为指向全局描述符表中的第二个段描述符，也就是数据段描述符。

最后 lss 指令相当于让 ss:esp 这个栈顶指针指向了 **_stack_start** 这个标号的位置。还记得图里的那个原来的栈顶指针在哪里吧？往上翻一下，0x9FF00，现在要变咯。

这个 stack_start 标号定义在了很久之后才会讲到的 sched.c 里，我们这里拿出来分析一波。

long user_stack[4096 >> 2];

struct
{
  long *a;
  short b;
}
stack_start = {&user_stack[4096 >> 2], 0x10};

首先，stack_start 结构中的高位 8 字节是 0x10，将会赋值给 ss 栈段寄存器，低位 16 字节是 user_stack 这个数组的最后一个元素的地址值，将其赋值给 esp 寄存器。

赋值给 ss 的 0x10 仍然按照保护模式下的段选择子去解读，其指向的是全局描述符表中的第二个段描述符（数据段描述符），段基址是 0。

赋值给 esp 寄存器的就是 user_stack 数组的最后一个元素的内存地址值，那最终的栈顶地址，也指向了这里（user_stack + 0），后面的压栈操作，就是往这个新的栈顶地址处压咯。

继续往下看

call setup_idt ;设置中断描述符表
call setup_gdt ;设置全局描述符表
mov eax,10h
mov ds,ax
mov es,ax
mov fs,ax
mov gs,ax
lss esp,_stack_start

先设置了 idt 和 gdt，然后又重新执行了一遍刚刚执行过的代码。

为什么要重新设置这些段寄存器呢？因为上面修改了 gdt，所以要重新设置一遍以刷新才能生效。那我们接下来就把目光放到设置 idt 和 gdt 上。

setup_idt:
    lea edx,ignore_int
    mov eax,00080000h
    mov ax,dx
    mov dx,8E00h
    lea edi,_idt
    mov ecx,256
rp_sidt:
    mov [edi],eax
    mov [edi+4],edx
    add edi,8
    dec ecx
    jne rp_sidt
    lidt fword ptr idt_descr
    ret

idt_descr:
    dw 256*8-1
    dd _idt

_idt:
    DQ 256 dup(0)

中断描述符表 idt 里面存储着一个个中断描述符，每一个中断号就对应着一个中断描述符，而中断描述符里面存储着主要是中断程序的地址，这样一个中断号过来后，CPU 就会自动寻找相应的中断程序，然后去执行它。

那这段程序的作用就是，设置了 256 个中断描述符，并且让每一个中断描述符中的中断程序例程都指向一个 ignore_int 的函数地址，这个是个默认的中断处理程序，之后会逐渐被各个具体的中断程序所覆盖。比如之后键盘模块会将自己的键盘中断处理程序，覆盖过去。

那现在，产生任何中断都会指向这个默认的函数 ignore_int，也就是说现在这个阶段你按键盘还不好使。

设置中断描述符表 setup_idt 说完了，那接下来 setup_gdt 就同理了。我们就直接看设置好后的新的全局描述符表长什么样吧？

_gdt:
    DQ 0000000000000000h    ;/* NULL descriptor */
    DQ 00c09a0000000fffh    ;/* 16Mb */
    DQ 00c0920000000fffh    ;/* 16Mb */
    DQ 0000000000000000h    ;/* TEMPORARY - don't use */
    DQ 252 dup(0)

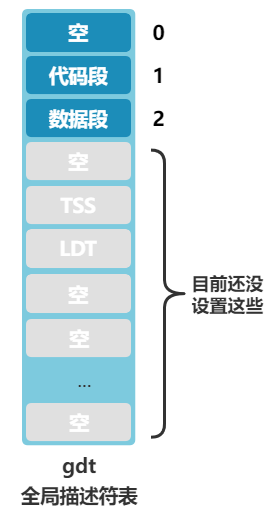

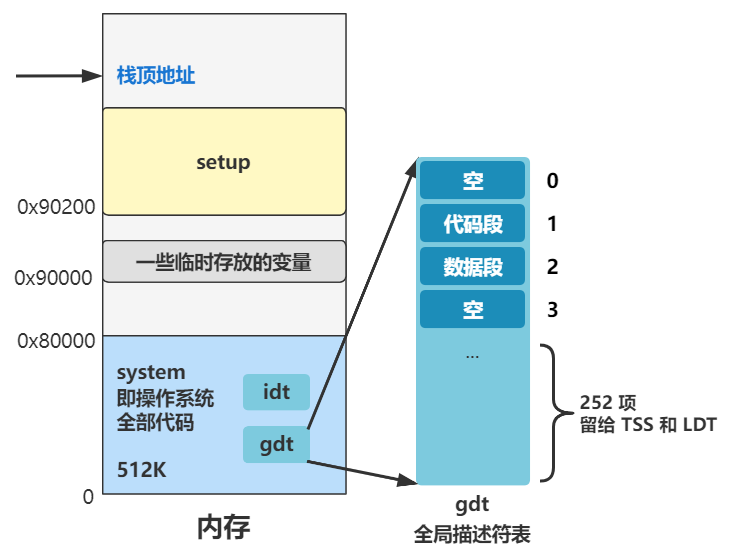

其实和我们原先设置好的 gdt 一模一样。

也是有代码段描述符和数据段描述符，然后第四项系统段描述符并没有用到，不用管。最后还留了 252 项的空间，这些空间后面会用来放置任务状态段描述符 TSS 和局部描述符 LDT，这个后面再说。

因为原来设置的 gdt 是在 setup 程序中，之后这个地方要被缓冲区覆盖掉，所以这里重新设置在 head 程序中，这块内存区域之后就不会被其他程序用到并且覆盖了。
